Tornio a 2 torrette per alberi di mescolatori
OMG Zanoletti, grazie ad un ufficio tecnico interno, sviluppa in 3D ogni singola componete dei propri prodotti.

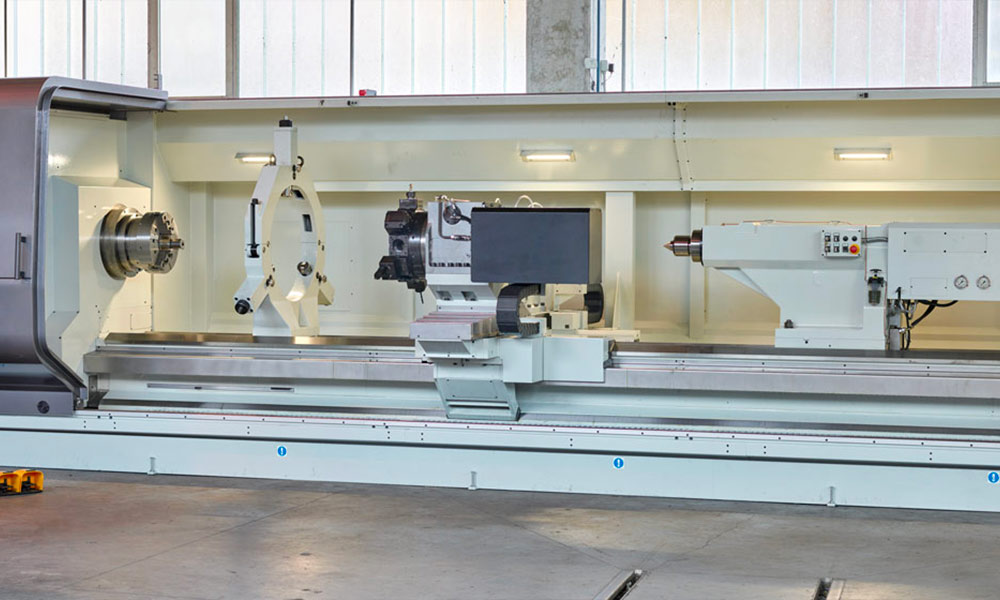

Il nuovo tornio che qui presentiamo ne è un chiaro esempio: partendo dal modello base SNC 600x6000 che si caratterizza per la solidità e potenza dei corpi principali (Testa e carri) uniti al nuovo bancale monolitico in ghisa Meehanite prodotta in Italia con terza guida anteriore a supporto del carro, si è realizzato un tornio speciale per la lavorazione di alberi per mescolatori.
Visti gli alti volumi di produzione, la macchina è stata dotata di tutti i sistemi di automazione che velocizzassero i tempi di produzione: cannotto contropunta idraulico, bloccaggio automatico del corpo contropunta nonché autocentrante idraulico. Una linea mandrino con distributore interno asserve l’autocentrante idraulico lasciando completamente libero da ingombri il grande passaggio barra.
Grazie alla modularità dei modelli ed alla flessibilità del reparto di progettazione di OMG Zanoletti, è stato possibile applicare un carro a 2 torrette (tipicamente studiato per i torni della serie CNV nati per la lavorazione dei corpi valvole) che consente l’esecuzione di torniture, forature centrali e barenature gravose tramite la torretta quadra, mentre la torretta con utensili motorizzati permette il completamento delle lavorazioni di foratura e fresatura.
Grazie alla modularità dei modelli ed alla flessibilità del reparto di progettazione di OMG Zanoletti, è stato possibile applicare un carro a 2 torrette (tipicamente studiato per i torni della serie CNV nati per la lavorazione dei corpi valvole) che consente l’esecuzione di torniture, forature centrali e barenature gravose tramite la torretta quadra, mentre la torretta con utensili motorizzati permette il completamento delle lavorazioni di foratura e fresatura.
